PIPELIFTER

HANTERINGSANVISNING

Thoréns i Kil AB

Pipelifter 1 – Max last 1100 kg

Pipelifter 2 – Max last 3500 kg

1. PRODUKTBESKRIVNING

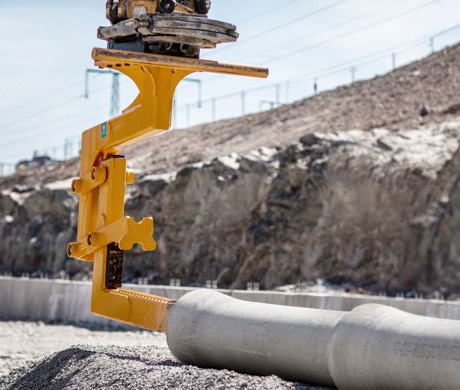

Pipelifter är ett specialiserat lyftredskap avsett för hantering och läggning av betongrör med hjälp av en grävmaskin. Konstruktionen säkerställer ett säkert och kontrollerat grepp om röret under lyft och placering.

💡 VIKTIGT:

✔ Grävmaskinen måste vara utrustad med fullgoda säkerhetssystem, inklusive:

Lyftventiler (slangbrottsventiler) för att förhindra okontrollerad sänkning av lasten.

Belastningsindikator eller lastmomentbegränsare, enligt AFS 2006:6.

Stabilitetskontroll för att undvika tippning.

❌ Användning av Pipelifter på en grävmaskin utan dessa säkerhetssystem är strängt förbjuden.

❌ Thoréns i Kil tar inget ansvar för skador eller olyckor som uppstår vid felaktig montering, otillåten användning eller om produkten används på en maskin som ej uppfyller gällande säkerhetskrav.

2. MÄRKNING OCH LÄGGNING AV ARMERADE RÖR MÄRKT GERMAX

Rör i dimension 1000 till 1200 mm är excentriskt armerade och märkta "UPP" med ett svart streck invändigt och utvändigt i muffen. Dessa måste läggas med märkningen uppåt för att säkerställa armeringens fulla effekt. Felaktig läggning kan orsaka belastningsskador.

Rör i dimension 300 till 800 mm är centriskt armerade och kan vridas fritt runt sin längdaxel vid läggning.

3. LÄGGNINGSMANUAL

Säkra att Pipeliftern är rätt monterad på snabbfästet.

Stick in lyftarmen i röret tills den når gummielementet. Lyft sedan försiktigt uppåt – klämarmen lägger sig på röret och håller det på plats.

Vid ingjuten fog (PG):

Smörj spetsen.

Riv ur cellplastpackningen.

Vid lös packning:

Montera gummipackningen.

Lyft ner röret och placera försiktigt spetsen i muffen.

Justera röret i höjd vid behov.

När röret ligger rätt, tryck in röret i önskad position.

4. SÄKERHETSFÖRESKRIFTER

⚠ Pipeliftern får endast användas för att lyfta och lägga betongrör.

Föraren är ansvarig för att säkerställa att grävmaskinen kan hantera de dimensioner och vikter som lyfts.

Ingen får befinna sig under hängande last.

Föraren ska alltid ha full kontroll över Pipeliftern vid lyft och placering.

Smörjmedel får ej förekomma på lyftarmen.

Operatörens kompetens och ansvar

Endast utbildad personal får hantera Pipeliftern.

Riskbedömning ska alltid genomföras innan arbete påbörjas.

En skriftlig lyftplan krävs för att säkerställa säker hantering av rören.

5. UNDERHÅLL OCH SERVICE

✅ Smörj Pipeliftern vid smörjnipplarna en gång per vecka (vid dagligt bruk).

Kontrollera före användning:

☑ Skador på lifter och gummielement.

☑ Att bultar och muttrar är korrekt åtdragna (endast originaldelar får användas).

☑ Att lyftarmen är ren och fri från smörjmedel.

Vid byte av fästplatta:

🔧 Dra åt bultarna med momentnyckel till 50 kg kraft.

6. KONTAKT OCH SUPPORT

Vid frågor om användning, service eller reservdelar, kontakta:

📞 Thoréns i Kil AB – 0554-24100

RISKANALYS PIPELIFTER

Riskanalys - Hantering och användning av Pipelifter

1. Risker vid hantering av betongrör med Pipelifter

1.1 Okontrollerad lastsänkning

Risk: Om grävmaskinen inte är utrustad med fungerande säkerhetssystem (t.ex. lyftventiler och lastmomentbegränsare) kan lasten sänkas okontrollerat, vilket kan orsaka skador på personal eller utrustning.

Åtgärd: Säkerställ att grävmaskinen är utrustad med säkerhetssystem som hindrar okontrollerad sänkning, enligt AFS 2006:6. Kontrollera att lyftventiler, lastmomentbegränsare och stabilitetskontroller är i gott skick innan användning.

1.2 Felaktig montering av Pipeliftern

Risk: Om Pipeliftern inte är rätt monterad på grävmaskinens snabbfäste kan den lossa under lyft eller hantering, vilket kan orsaka att rören faller eller att utrustningen skadas.

Åtgärd: Verifiera att Pipeliftern är ordentligt monterad och säkrad på grävmaskinen innan användning. Följ instruktionerna för korrekt montering noggrant.

1.3 Felaktig placering av betongrör (felaktig "UPP"-märkning)

Risk: Felaktig placering av rören, t.ex. att lägga rör märkta "UPP" nedåt, kan leda till att armeringen inte fungerar som avsett och kan orsaka belastningsskador på rören.

Åtgärd: Kontrollera att rör märkta "UPP" läggs med märkningen uppåt. För rör utan märkning (300–800 mm) kan de vridas fritt, men var noga med att följa anvisningarna.

1.4 Risk för skador vid felaktig hantering av röret (t.ex. smörjmedel på lyftarmen)

Risk: Smörjmedel på lyftarmen kan orsaka att betongröret glider eller inte hålls ordentligt på plats under lyft och placering.

Åtgärd: Smörj inte lyftarmen och kontrollera att den är ren och fri från smörjmedel innan användning.

1.5 Personskador vid hängande last

Risk: Om en person befinner sig under den hängande lasten kan den orsaka allvarliga personskador vid eventuellt fall av betongröret.

Åtgärd: Se till att ingen befinner sig under hängande last under hela lyft- och placeringsprocessen. Upprätta tydliga säkerhetszoner och informera om området.

1.6 Okontrollerad rörelse av rören (felaktig hantering av gummielement och packning)

Risk: Om gummielementet inte är korrekt placerat eller smörjmedel används kan röret glida eller hamna fel under lyft, vilket kan leda till både skador på röret och risk för olyckor.

Åtgärd: Säkerställ att gummielementet är korrekt installerat och att packningen hanteras enligt instruktionerna (t.ex. smörj spetsen vid ingjuten fog och använd gummipackning vid lös packning).

1.7 Risk för tippning av grävmaskin

Risk: Vid lyft av mycket tunga rör eller om grävmaskinens stabilitetskontroll inte är korrekt, kan maskinen tippa över eller förlora balans under arbetet.

Åtgärd: Kontrollera att grävmaskinens stabilitetskontrollsystem är korrekt fungerande och att den har rätt viktkapacitet för att hantera de rör som ska lyftas.

2. Risker relaterade till underhåll och service

2.1 Skador på Pipeliftern vid otillräcklig kontroll

Risk: Om Pipeliftern inte inspekteras eller servas korrekt (t.ex. för kontroll av skador eller lösa bultar) kan det leda till att den går sönder under användning, vilket kan orsaka olyckor.

Åtgärd: Följ underhålls- och inspektionsrutinerna noggrant. Kontrollera alla bultar, muttrar, gummielement och lyftarmen innan användning. Byt ut skadade delar omedelbart och använd endast originaldelar.

2.2 Felaktig smörjning

Risk: Om smörjmedel appliceras felaktigt eller om smörjning inte genomförs enligt anvisningarna kan det påverka Pipelifterns funktion negativt och orsaka försämrad prestanda.

Åtgärd: Följ noggrant smörjningsinstruktionerna och smörj endast vid de angivna smörjnipplarna, en gång per vecka vid daglig användning.

3. Operatörens ansvar och kompetens

3.1 Oerfaren operatör

Risk: Om en oprövad eller oauktoriserad operatör hanterar Pipeliftern, kan det leda till felaktig användning, vilket ökar risken för olyckor eller skador på utrustningen.

Åtgärd: Endast utbildad och certifierad personal får hantera Pipeliftern. Genomför alltid en riskbedömning innan arbetet påbörjas och använd alltid en skriftlig lyftplan.

Sammanfattning av risker och åtgärder:

Grävmaskinens säkerhetssystem måste alltid vara fullt fungerande innan användning av Pipeliftern.

Rätt montering och placering av Pipeliftern och betongrören är avgörande för säkerheten.

Förbjudet att befinna sig under hängande last – säkerställ att säkerhetszoner är etablerade.

Underhåll måste genomföras regelbundet för att förebygga fel och skador på Pipeliftern.

Endast utbildad personal får hantera Pipeliftern och en riskbedömning ska alltid göras innan arbetet påbörjas.
